Ensaio de Densidade In Situ — Método do Cone de Areia em Itaquaquecetuba

O solo sedimentar da várzea do Rio Tietê, que corta Itaquaquecetuba, é famoso entre os engenheiros da região pela variabilidade de suas camadas de argila orgânica mole e lentes de areia fina. Empreender uma obra de terraplenagem ou pavimentação nesse cenário sem um controle de compactação rigoroso é um risco técnico e financeiro que nenhum construtor experiente quer assumir. O ensaio de densidade in situ pelo método do cone de areia permite aferir com precisão o grau de compactação alcançado em campo, comparando-o diretamente com a energia do Proctor de laboratório. Nossa equipe técnica executa o ensaio em aterros, subleitos e bases granulares por toda a cidade, do Jardim Odete ao centro, fornecendo laudos que respaldam a segurança da obra. Em projetos que exigem uma investigação mais ampla do perfil estratigráfico, combinamos este controle com sondagens SPT para entender o comportamento do solo abaixo da camada compactada.

O cone de areia não mente: se a compactação falhou, o furo denuncia. Em Itaquaquecetuba, um aterro mal compactado sobre argila orgânica é uma patologia garantida.

Nossas áreas de serviço

Metodologia e escopo

A norma ABNT NBR 7185:2016 é o nosso guia diário, e em Itaquaquecetuba ela ganha uma relevância extra. A cidade, com seus mais de 380 mil habitantes e um relevo que mescla planícies aluviais com morros de baixa declividade, apresenta solos que vão de siltes colapsíveis a argilas lateríticas em curtas distâncias. O procedimento é direto, mas exige técnica: escava-se um furo cilíndrico na camada a ser verificada, recolhe-se todo o material removido e, com um frasco de areia calibrada de densidade conhecida, determina-se o volume exato da cavidade. Conhecendo a massa de solo extraída e o volume, obtemos a densidade aparente seca do campo. É um método que, embora artesanal, entrega uma confiabilidade excelente quando executado por profissionais que entendem que a umidade do solo local pode afetar a estabilidade da parede da cavidade. Para complementar a investigação em obras de maior porte, especialmente quando há suspeita de camadas menos competentes, a execução de um ensaio CPT pode mapear a resistência de ponta e o atrito lateral de forma contínua, fornecendo uma assinatura precisa do subsolo de Itaquaquecetuba.

Ensaio de Densidade In Situ — Método do Cone de Areia em Itaquaquecetuba — Imagem técnica — Itaquaquecetuba

Contexto geotécnico local

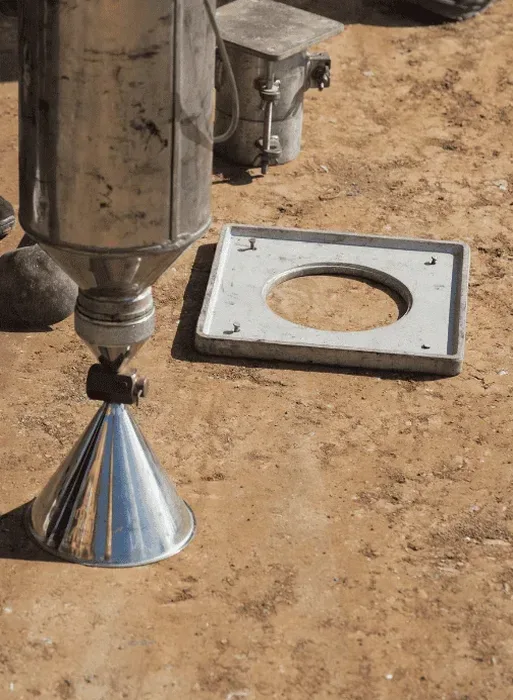

O equipamento que levamos para o campo em Itaquaquecetuba é robusto e simples: um frasco de areia de vidro ou plástico transparente, um cone metálico com válvula de esfera, uma placa de base rígida e um balde de areia calibrada. Pode parecer rudimentar, mas o maior risco está na vibração do entorno. Imagine a seguinte cena: você executa o furo na camada de base de um pavimento flexível na região do Parque Nossa Senhora das Graças, enquanto uma retroescavadeira trabalha a poucos metros. A vibração transmitida pelo solo pode fazer a areia dentro da cavidade se adensar ou o fundo do furo desmoronar antes da completa estabilização, gerando um volume subestimado e uma densidade falsamente alta. Outra falha comum é a perda de umidade da amostra de solo retirada antes da pesagem, algo crítico nos dias quentes e secos do inverno paulista. Sem a umidade correta, o cálculo da massa seca fica errado, e o grau de compactação reportado não reflete a realidade do aterro executado em Itaquaquecetuba.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: info@geotecnia1.org

Marco normativo

ABNT NBR 7185:2016 — Solo — Ensaio de compactação — Método de ensaio para determinação da massa específica aparente seca in situ, com emprego do frasco de areia, ABNT NBR 6457:2016 — Amostras de solo — Preparação para ensaios de compactação e ensaios de caracterização, ABNT NBR ISO/IEC 17025:2017 — Requisitos gerais para a competência de laboratórios de ensaio e calibração

Valores típicos

Parâmetro	Valor típico
Método de ensaio	Cone de areia (ABNT NBR 7185:2016)
Volume mínimo da cavidade	≥ 700 cm³ para solos com pedregulho até 19 mm
Parâmetro obtido	Densidade aparente seca in situ (g/cm³)
Equipamento de calibração	Areia de Ottawa calibrada (densidade e ângulo de repouso aferidos)
Comparação normativa	Grau de compactação (GC) calculado pela energia do Proctor Normal ou Modificado
Tempo de execução por ponto	15 a 25 minutos (dependendo da profundidade e granulometria)
Frequência de controle recomendada	A cada 200 m³ de aterro compactado ou por camada concluída

Dúvidas comuns

Qual o custo de um ensaio de densidade pelo cone de areia em Itaquaquecetuba?

O investimento para a realização do ensaio de densidade in situ pelo método do cone de areia em Itaquaquecetuba varia entre R$250 e R$320 por ponto ensaiado. Este valor inclui o deslocamento da equipe até a obra, a execução do procedimento com frasco calibrado e a emissão do laudo técnico com o grau de compactação calculado.

Em quais tipos de solo o método do cone de areia não é recomendado?

O método não é adequado para solos com grande quantidade de pedregulhos ou blocos de rocha, pois a parede da cavidade fica irregular e o volume medido perde precisão. Também não se aplica a solos saturados ou arenosos não coesivos abaixo do nível d'água, situação comum em trechos da várzea do Tietê em Itaquaquecetuba, onde a cavidade pode se fechar antes da introdução da areia.

Quanto tempo leva para emitir o laudo do ensaio de compactação?

O laudo técnico do ensaio de densidade in situ é emitido em até 24 horas úteis após a realização do campo. Ele apresenta a densidade aparente seca in situ, o desvio de umidade em relação à umidade ótima do Proctor e o grau de compactação percentual, permitindo ao engenheiro da obra em Itaquaquecetuba tomar decisões rápidas sobre a liberação da camada.

Com que frequência devo realizar o ensaio de cone de areia durante a terraplenagem?

A prática recomendada pelas especificações do DER e pelas normas brasileiras é realizar um ponto de controle a cada 200 metros cúbicos de material compactado ou a cada camada finalizada de, no máximo, 30 centímetros de espessura. Em obras lineares em Itaquaquecetuba, costumamos sugerir um ponto a cada 50 metros de pista por camada, garantindo a homogeneidade longitudinal do aterro.
